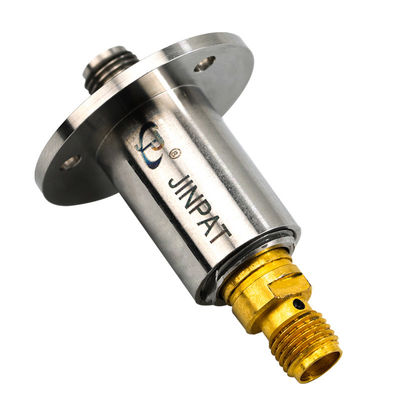

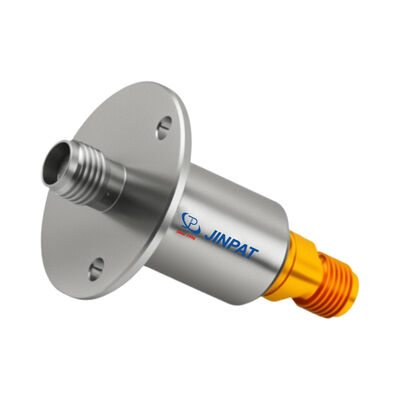

Giao thông xoay vòng trượt kênh đơn với phạm vi tần số DC đến 18 GHz và vỏ thép không gỉ
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Dải tần số | DC đến 18 GHz | Công suất cực đại, tối đa | 1500 W @ 1 GHz |
|---|---|---|---|
| Giai đoạn WOW (độ tối đa) | 1 ° | Mất chèn, WOW | 0,04dB |
| Mức độ bảo vệ IP | IP 60 theo EN 60529 | Vật liệu trường hợp | thép không gỉ |
| Tiếp xúc vật chất | Đồng beryllium | Ứng dụng | tháp xe |
| Làm nổi bật | khớp quay vòng trượt,khớp quay dỗ,Vòng trượt kênh đơn |
||
Mô tả sản phẩm
Vòng trượt/Khớp xoay một kênh DC đến 18 GHz
Thiết kế nhẹ với các tiếp điểm đồng beryllium
Đầu nối đồng trục RF là các thành phần thiết yếu được lắp đặt trên cáp hoặc thiết bị để thiết lập hoặc ngắt kết nối điện trong đường truyền. Là các sản phẩm tích hợp cơ và điện, chúng cung cấp một giải pháp kinh tế và có sẵn cho các cấu hình xuyên lỗ nhỏ gọn.
Các ứng dụng lý tưởng
- Hệ thống video (giám sát CCTV)
- Thiết bị robot và tự động hóa
- Cuộn cáp và hệ thống cuộn
- Thiết bị chẩn đoán y tế
- Máy móc đóng gói
Thông số kỹ thuật tần số vô tuyến
| Thông số | Thông số kỹ thuật |
|---|---|
| Loại giao diện | SMA Female (50 ohms) |
| Kiểu | Kiểu I |
| Dải tần số | DC đến 18 GHz |
| Công suất đỉnh, Tối đa | 1500 W @ 1 GHz |
| Công suất trung bình, Tối đa | 200 W @ 1 GHz 70 W @ 12 GHz 50 W @ 18 GHz |
| VSWR, Tối đa | 1.20 @ 0 đến 6 GHz 1.25 @ 6 đến 12 GHz 1.30 @ 12 đến 18 GHz |
| VSWR WOW | 0.03 |
| Tổn hao chèn, Tối đa | 0.25 dB @ 0 đến 6 GHz 0.30 dB @ 6 đến 12 GHz 0.40 dB @ 12 đến 18 GHz |
| Tổn hao chèn WOW | 0.04 dB |
| Pha WOW (tối đa độ) | 1° |
Thông số kỹ thuật cơ và môi trường
| Thông số | Thông số kỹ thuật |
|---|---|
| Tốc độ quay tối đa | 100 vòng/phút |
| Tuổi thọ dự kiến tối thiểu | 5 * 10⁶ vòng |
| Mô-men xoắn khởi động | Tối đa 1 Ncm |
| Mô-men xoắn quay liên tục | Tối đa 1 Ncm |
| Tải trọng dọc trục tối đa trên giao diện | ±5 N |
| Tải trọng hướng tâm tối đa trên giao diện | ±5 N |
| Vật liệu vỏ | Thép không gỉ |
| Vật liệu tiếp xúc | Đồng beryllium |
| Trọng lượng xấp xỉ | 11.5 g |
| Đánh dấu | Nhãn dán |
| Phạm vi nhiệt độ hoạt động | -40 đến +70℃ |
| Phạm vi nhiệt độ bảo quản | -50 đến +70℃ |
| Độ ẩm hoạt động tối đa (Không ngưng tụ) | 85% |
| Độ ẩm bảo quản tối đa | 95% |
| Mức bảo vệ IP | IP 60 theo EN 60529 |
Tài liệu sản phẩm
Bản vẽ phác thảo - Thông số kỹ thuật cơ học
Ví dụ ứng dụng - Triển khai trong thế giới thực
