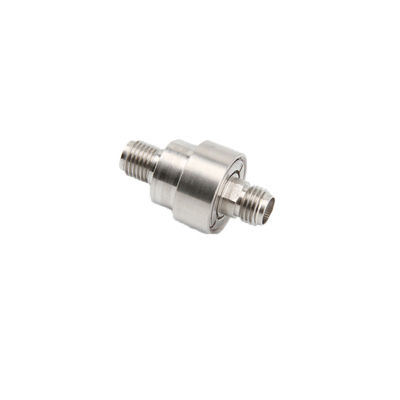

1 kênh HF Rotary Slip Ring với 1500W Peak Power và Dải tần số 18 GHz
Thông tin chi tiết sản phẩm
| Số kênh | 1 | Dải tần số | DC đến 18GHz |
|---|---|---|---|
| Công suất cực đại, tối đa | 1500W | ||
| Làm nổi bật | vòng trượt xoay,vòng trượt thu nhỏ thông qua lỗ khoan,Vòng trượt quay 1 kênh HF |
||
Mô tả sản phẩm
Vòng trượt quay HF 1 Kênh 1500W 18 GHz
Mô tả Vòng trượt quay RF
Khớp quay RF được thiết kế cho các thiết bị quay liên tục, truyền tín hiệu tần số cao và tốc độ cao từ các thành phần cố định sang các thành phần quay. Các vòng trượt này có cấu trúc nhỏ gọn để dễ dàng tích hợp vào các thiết bị khác nhau, với hiệu suất đáng tin cậy và hiệu quả che chắn tuyệt vời.
Đầu nối đồng trục RF cung cấp các khả năng xử lý tín hiệu bổ sung bao gồm lọc, điều chế pha, trộn tần số, suy hao và phát hiện. Với VSWR thấp và tổn thất tín hiệu tối thiểu, các thành phần này đáp ứng các yêu cầu khắt khe của hệ thống vũ khí và thiết bị đo lường chính xác.
Thông số kỹ thuật
| Kênh | 1 |
| Dải tần số | DC đến 18GHz |
| VSWR, tối đa | 1.20@ 0 đến 6GHz; 1.25@ 6 đến 12GHz; 1.35@ 12 đến 18 GHz |
| Biến thiên VSWR | 0.03 |
| Tổn thất chèn | 0.25 dB@ 0 đến 6GHz; 0.35dB@6 đến 12GHz; 0.50dB @12 đến 18GHz |
| Biến thiên tổn thất chèn | 0.04dB |
| Pha, tối đa | 1° |
| Công suất đỉnh, tối đa | 1500W |
| Công suất trung bình, tối đa | 200W@1 GHz; 30W@18GHz |
| Tốc độ làm việc, tối đa | 100 RPM |
| Loại đầu nối | SMA Cái (50Ω) |
| Vật liệu tiếp xúc | Đồng beryllium |
| Vật liệu đầu nối | Thép không gỉ |
| Tải dọc trục của bề mặt cuối, tối đa | ±2N |
| Tải hướng tâm của bề mặt cuối, tối đa | ±2N |
| Mô-men xoắn khởi động | 0.5Ncm, tối đa |
| Mô-men xoắn làm việc | 1Ncm, tối đa |
| Khối lượng | 10g |
| Nhiệt độ làm việc | -40~+70℃ |
| Độ ẩm | 85% |
| Cấp bảo vệ | IP40 |
| Tuổi thọ | 0.5 triệu vòng quay |
Bản vẽ phác thảo
Bản vẽ phác thảo - LPHF-01A

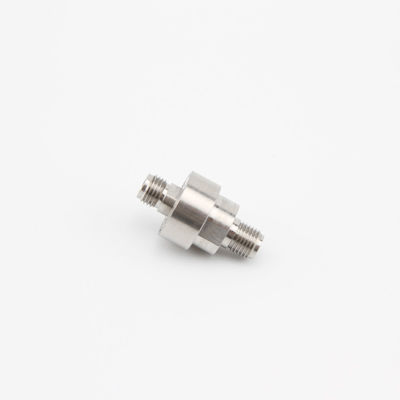

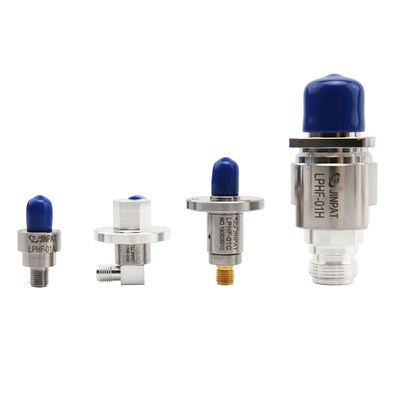

Hiển thị sản phẩm
Hiển thị sản phẩm - LPHF-01A
