Vòng trượt dạng viên 30 mạch 2A Tiếp điểm vàng 300 RPM
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | JINPAT |
| Chứng nhận | ISO9001.ISO14000.CE.UL.FCC.RoHS |
| Số mô hình | LPC-30T |
| Số lượng đặt hàng tối thiểu | 1 CÁI |
| Giá bán | negotiable |
| chi tiết đóng gói | Tiêu chuẩn / Theo yêu cầu |
| Thời gian giao hàng | 2 tuần ARO |
| Điều khoản thanh toán | TT / CC / Paypal |
| Khả năng cung cấp | 50 nghìn đơn vị / tuần |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tốc độ hoạt động | 0-300 vòng / phút | Total Circuits | 30 |
|---|---|---|---|
| Xếp hạng hiện tại | 2 amps mỗi mạch | Vật liệu tiếp xúc | vàng sang vàng |
| Chiều dài chì | Tiêu chuẩn 250 mm (9,843 inch) | tiếng ồn điện | 1mΩTối thiểu |
| Ứng dụng | thiết bị y tế. | Insulation Resistance | 100 MΩ @ 500 VDC |
| Làm nổi bật | Thiết bị CCTV Vòng trượt Capsule,Vòng trượt FCC RoHS Capsule,Vòng trượt điện IP40 |
||
Mô tả sản phẩm
High Speed Capsule Slip Ring IP40 Tiếng ồn điện thấp cho thiết bị CCTV
Thông số kỹ thuật sản phẩm
| Thuộc tính | Giá trị |
|---|---|
| Tốc độ hoạt động | 0-300 vòng/phút |
| Tổng mạch | 30 |
| Đánh giá hiện tại | 2 amps mỗi mạch |
| Vật liệu tiếp xúc | Vàng sang Vàng |
| Chiều dài dẫn | Tiêu chuẩn 250 mm (9,843 inch) |
| Tiếng ồn điện | 1mΩmin |
| Ứng dụng | Thiết bị y tế |
| Kháng cách nhiệt | 100 MΩ @ 500 VDC |
Mô tả sản phẩm

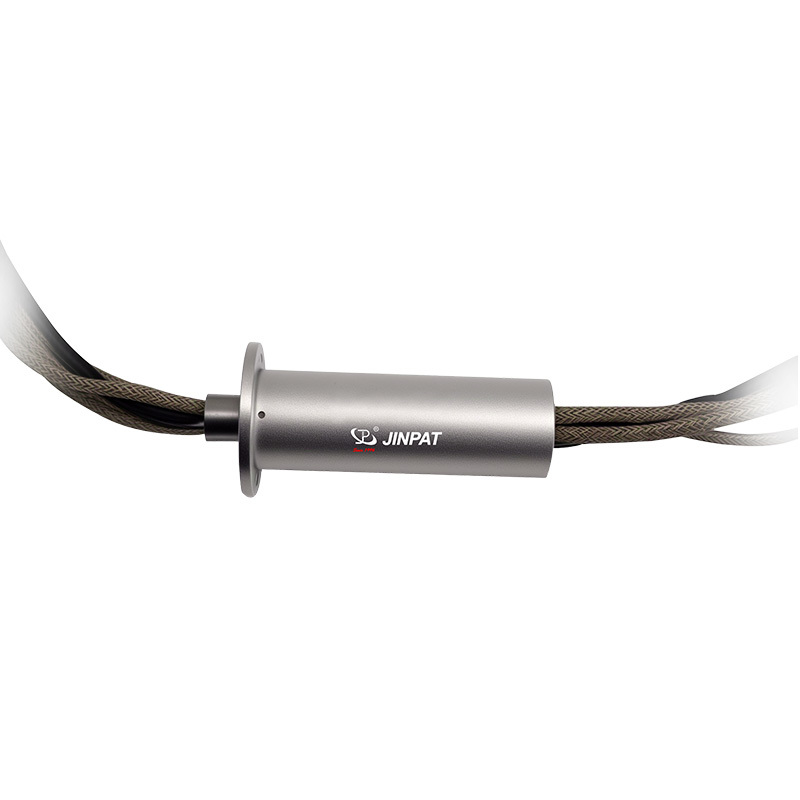

Vòng trượt của viên nang LPC-30TĐược thiết kế cho các hệ thống điện cơ đòi hỏi quay liên tục trong khi chuyển điện hoặc dữ liệu giữa các cấu trúc tĩnh và quay.Còn được gọi là giao diện điện xoay hoặc khớp xoay điện, những vòng trượt này tăng khả năng của hệ thống trong khi đơn giản hóa thiết kế và ngăn ngừa thiệt hại trong quá trình xoay.
Những lợi ích chính
- Mô-men xoắn thấp làm giảm ngân sách mô-men xoắn của hệ thống
- Thiết kế nhỏ gọn cho các ứng dụng không gian hạn chế
- Hoạt động trơn tru, đáng tin cậy
- Tiếng ồn điện thấp cho thiết bị nhạy cảm
- Giao hàng nhanh có sẵn cho các yêu cầu khẩn cấp
- Khả năng xoay liên tục 360 °
- Công suất truyền băng thông cao
Thông số kỹ thuật
| Điện tử & Điện | Máy móc | ||
|---|---|---|---|
| Vòng mạch | Tổng cộng 30 CKT | Tốc độ làm việc | 0~300 vòng/phút |
| Chi tiết | 30x2A | Chiều kính bên trong | ¥6.4~ ¥1.5 |
| Điện áp định số | 0~240V AC/DC | Vật liệu tiếp xúc | Vàng sang Vàng |
| Sức mạnh điện đệm | ≥ 500VAC@50Hz ((P) ≥ 100VAC@50Hz ((S) | Vật liệu nhà ở | Đồng hợp kim nhôm |
| Kháng cách nhiệt | ≥ 100MΩ@500VDC ((P) ≥ 10MΩ@100VDC ((S) | Chiều dài dây chì | Stator:250±5mm Rotor:250±5mm |
| Môi trường | Nhận xét | ||
| Nhiệt độ hoạt động | -20°C~+60°C | Ứng dụng | / |
| Độ ẩm làm việc | ≤ 60% RH | Các loại khác | / |
| IP | IP40 | Lưu ý: "P" viết tắt là năng lượng, "S" viết tắt là tín hiệu. | |
Ví dụ ứng dụng
Nghiên cứu trường hợp khách hàng
Về Jinpat
Với 30 năm kinh nghiệm trong sản xuất vòng trượt, JINPAT hoạt động từ một cơ sở 7.000 mét vuông với một đội ngũ R & D chuyên nghiệp, thiết bị sản xuất tiên tiến và 300 nhân viên có tay nghề.Vòng trượt của chúng tôi được công nhận là thương hiệu hàng đầu ở châu Âu và Bắc Mỹ.
Thiết bị kỹ thuật tiên tiến và các dụng cụ thử nghiệm chính xác của chúng tôi cho phép chúng tôi đáp ứng các yêu cầu khác nhau của khách hàng với các sản phẩm bền, đáng tin cậy trong các thông số kỹ thuật khác nhau.
Câu hỏi thường gặp
Nhẫn trượt là gì và nó hoạt động như thế nào?
Vòng trượt là một thiết bị điện cơ cho phép truyền năng lượng, tín hiệu điện hoặc dữ liệu từ một cấu trúc tĩnh đến một thành phần quay.Nó bao gồm các vòng dẫn và bàn chải, cho phép xoay liên tục 360 ° mà không cần dây đai rối. thiết yếu trong các hệ thống yêu cầu xoay không giới hạn trong khi duy trì kết nối điện, chẳng hạn như hệ thống radar, nền tảng xoay,và cánh tay robot.
Làm thế nào tôi có thể chọn đúng vòng trượt cho ứng dụng của mình?
Các yếu tố lựa chọn chính bao gồm:
- Số lượng và loại mạch (năng lượng, tín hiệu, dữ liệu, sợi quang, RF)
- Đánh giá dòng điện và điện áp
- Tốc độ xoay và tuổi thọ hoạt động
- Yêu cầu lắp đặt (through-bore, capsule, flange-mounted)
- Điều kiện môi trường (nhiệt độ, độ ẩm, IP)
Bạn có cung cấp vòng trượt điện và các bộ kết hợp liên kết luồng không?
Đúng vậy, JINPAT cung cấp các giải pháp tích hợp kết hợp các vòng trượt điện với liên kết quay khí nén hoặc thủy lực trong các tập hợp đơn lẻ để truyền đồng thời năng lượng, tín hiệu, chất lỏng,và khíChúng tôi cũng cung cấp Fiber Optic Rotary Joints (FORJs) cho truyền dữ liệu tốc độ cao và High Frequency Rotary Joints (HFRJs) cho truyền tín hiệu RF / microwave,có sẵn như các mô hình tiêu chuẩn hoặc các giải pháp hoàn toàn tùy chỉnh.
Các ngành công nghiệp nào thường sử dụng nhẫn trượt JINPAT?
Sản phẩm của chúng tôi phục vụ các ngành công nghiệp đa dạng bao gồm:
- Không gian và Quốc phòng (hệ thống radar, ăng-ten, nhắm mục tiêu)
- Thiết bị y tế (máy quét CT, robot phẫu thuật)
- Năng lượng gió (hệ thống kiểm soát độ cao)
- Tự động hóa và robot (các nền tảng quay, cánh tay robot)
- Hải quân & Kỹ thuật (cẩu, máy đào, nền tảng dầu)
- Truyền hình và giám sát (máy ảnh nghiêng, gimbal)
Chiếc nhẫn trượt thường có tuổi thọ bao lâu?
Tuổi thọ dao động từ vài triệu đến 200 triệu lần xoay, tùy thuộc vào:
- Tốc độ quay và chu kỳ làm việc
- Trọng lượng điện và loại tín hiệu
- Môi trường làm việc (sát bụi, ẩm, rung động)
- Chất lượng vật liệu và thiết kế tiếp xúc bàn chải
